直流电机转子换向器的修理

换向器的维修

1．换向器的构造

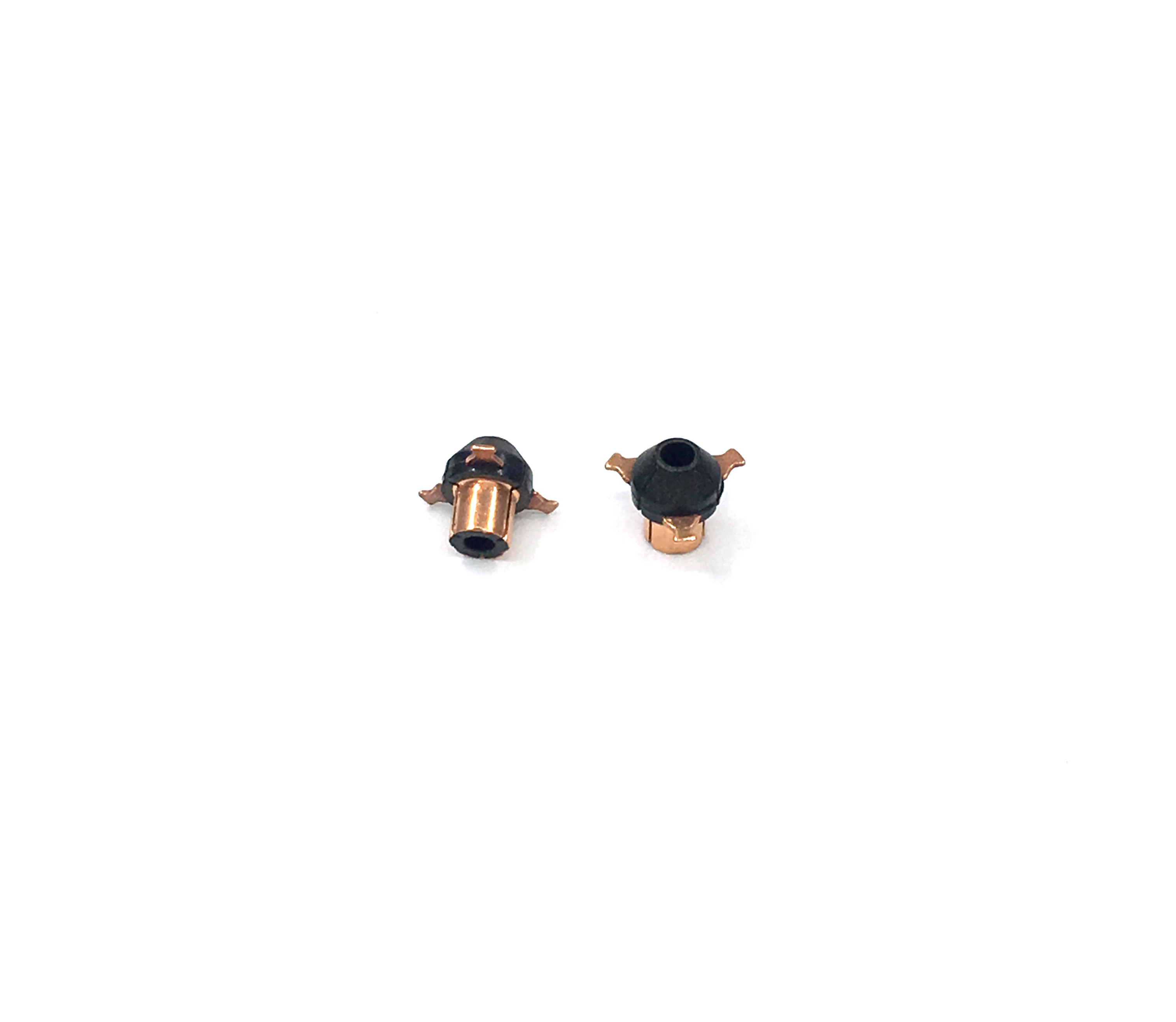

换向器关键由云母片、换向片构成，其构造如图所示2—26图示。

2．换向器普遍故障的维修

换向器是直流无刷电机的关键构件。因为它的零件许多，构造繁琐，因此在电动机运作极易出故障。下边详细介绍换向器普遍故障的维修。

(1)换向器片问短路

说白了换向器片问短路，就是说在换向器上邻近的两换向片中间出現短路相连状况。换向片中间短路．会促使换向器表面出現很大火苗；短路比较严重时，换向器表面会造成环火。

换向器片间短路的维修以下：

①用清槽片清除当同步电机绕阻因为短路故障而损坏时，一般用观察就可以寻找故障点。以便要明确短路故障产生在绕阻內部還是在换向片中间，应将与换向片相接的绕组线头松掉，随后用校检灯检测换向器片间是不是短路，当在换向片表面发觉短路，或火苗灼烧伤疤，一般运用图227图示的清槽片刮去片问短路的金属材料屑、炭刷粉末状、腐蚀化学物质等，直到用校检灯检测无短路就可以。并且用云母粉和树胶或云母粉、环氧树脂胶和聚酰胺树脂(650)混和成粘稠，随后填人凹形里，使其硬底化干躁。

②清除换向片组的V形槽及V形环假如在细心消除外界片间脏物以后，仍不可以清除片间短路。这时候就得把换向器拆卸，细心清除换向片组的V形槽及V形环。在拆卸换向器前，应先往换向器内孔包一层0．5～1mm厚的延展性纸作垫片绝缘层，并在故障处搞好标识，随后套上挤压模，再把换向器拆卸。进一步查验换向片间、V形槽表面及V形环的故障，依据不一样故障各自开展解决。

③拆换片间云母片如用所述方式 仍不可以清除片间短路，则只有拆换片问云母片。拆换片间云母片的方式 以下。

把所述拆卸的换向片组放到平板电脑上，在产生故障的换向片间搞好标识，再用硅胶圈把它箍紧，随后拆卸不锈钢丝箍或无纬玻璃丝，用磨成锋口的宽圆锯片的一段插进故障片间，松脱后抽出来有故障的换向片，并且插进与故障换向片同一规格型号的新换向片。

换向片换好后，再用铁箍(内垫厚纸板)将换向片组箍紧。把换向片组加温到165℃士5℃，扭紧螺丝做第 一次箍紧，制冷完用校检灯查验片间短路故障是不是早已清除。若未清除，则应细心找寻故障缘故或反复所述工作中；若已清除片间短路则开展装配线。
